Combien de prises dans une cuisine ?

Repère simplifié : au moins 6 prises “non spécialisées”, dont plusieurs au-dessus du plan de travail, + circuits dédiés (plaque, four, lave-vaisselle…).

C’est quoi un circuit spécialisé ?

Un circuit dédié à un seul appareil puissant (four, lave-linge, lave-vaisselle, chauffe-eau…). Il a son propre disjoncteur au tableau.

Quelle section de câble pour les prises ?

Le standard est 2.5 mm² (protégé jusqu’à 20A max selon pratique). Le 1.5 mm² peut exister mais impose des limites plus strictes.

Quelle section et disjoncteur pour une plaque de cuisson ?

Repère classique : 6 mm² avec disjoncteur 32A sur un circuit dédié.

Combien de modules libres faut-il dans le tableau ?

Gardez environ 20% d’emplacements libres pour les évolutions futures et éviter un tableau “à ras bord”.

Différence disjoncteur / interrupteur différentiel ?

Le disjoncteur protège les circuits (surcharge/court-circuit). L’interrupteur différentiel 30 mA protège les personnes (fuites de courant).

La GTL est-elle obligatoire ?

En neuf et rénovation totale, la GTL est généralement requise (regroupe arrivées, tableau, et coffret de communication). En rénovation partielle, cela dépend du contexte.

Peut-on brancher un frigo sur une prise normale ?

Oui. Le frigo est généralement sur un circuit de prises classiques. L’important est la qualité de la protection et une installation correctement dimensionnée.

Électricité : Estimation complète (NF C 15-100 simplifiée)

Guide pratique pour estimer une installation électrique (maison ou appartement) : nombre de prises par pièce, points lumineux, circuits spécialisés obligatoires, choix des disjoncteurs et sections de câble, dimensionnement du tableau (modules/rangées) et estimation des longueurs de câbles. Approche simplifiée inspirée de la NF C 15-100 pour préparer un devis ou cadrer une rénovation.

1. Comprendre : Points vs Circuits (la base pour estimer juste)

Une estimation fiable commence par distinguer ce que l’on compte réellement :

Point d’utilisation : l’équipement côté pièce (prise, interrupteur, sortie de câble, point lumineux…).
Circuit : la ligne protégée au tableau (en pratique : 1 disjoncteur = 1 circuit).
Tableau : l’ensemble des protections (disjoncteurs + interrupteurs différentiels + modules annexes).

Erreur fréquente

Ne confondez pas “nombre de prises” et “nombre de circuits”. Un même circuit peut alimenter plusieurs prises, mais certains appareils doivent avoir un circuit dédié.

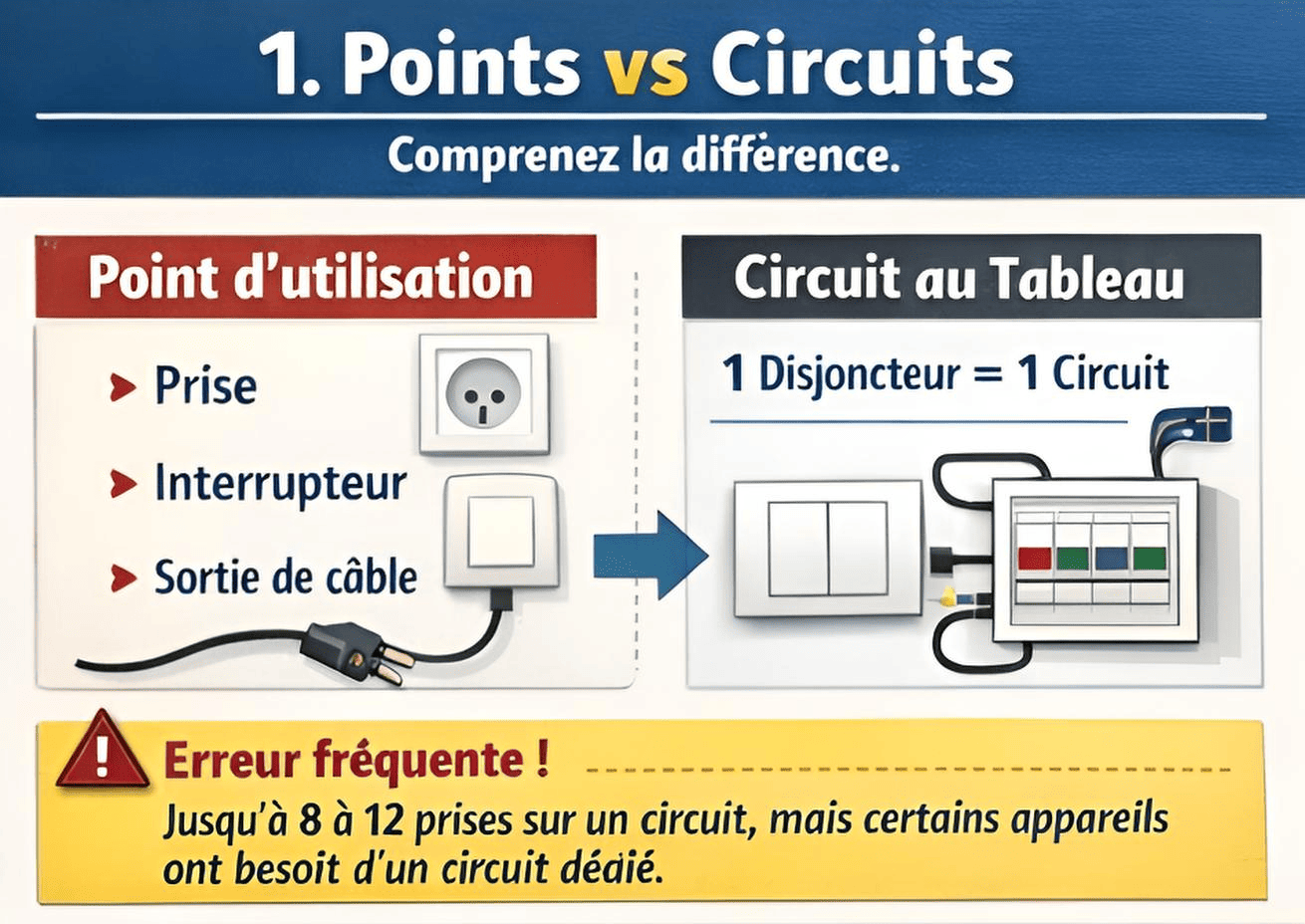

Différence entre point d’utilisation (prise/interrupteur/sortie de câble) et circuit au tableau (1 disjoncteur = 1 circuit).

2. Repères par pièce : prises, RJ45 et éclairage (confort + logique NF C 15-100 simplifiée)

Pour ne rien oublier, raisonnez pièce par pièce. Ces repères visent un logement confortable et évitent les oublis classiques (prises TV, coin bureau, aspirateur, etc.).

Séjour : 1 prise par ~4 m² (minimum 5) + RJ45 + prise TV/zone média + points lumineux (plafonnier / appliques).
Cuisine : minimum 6 prises “non spécialisées” + prises plan de travail + prévoir circuits dédiés (plaque, four, LV, etc.).
Chambre : minimum 3 prises + RJ45 + éclairage (plafonnier ou applique).
SDB : 1 prise (hors volumes de sécurité) + éclairage adapté (IP selon zone) + chauffage si prévu.
Entrée/Couloir : au moins 1 prise (aspirateur) + éclairage.

Bon réflexe

Posez des prises doubles/triples aux endroits stratégiques (TV, chevet, bureau, plan de travail). Le surcoût est faible et évite les multiprises.

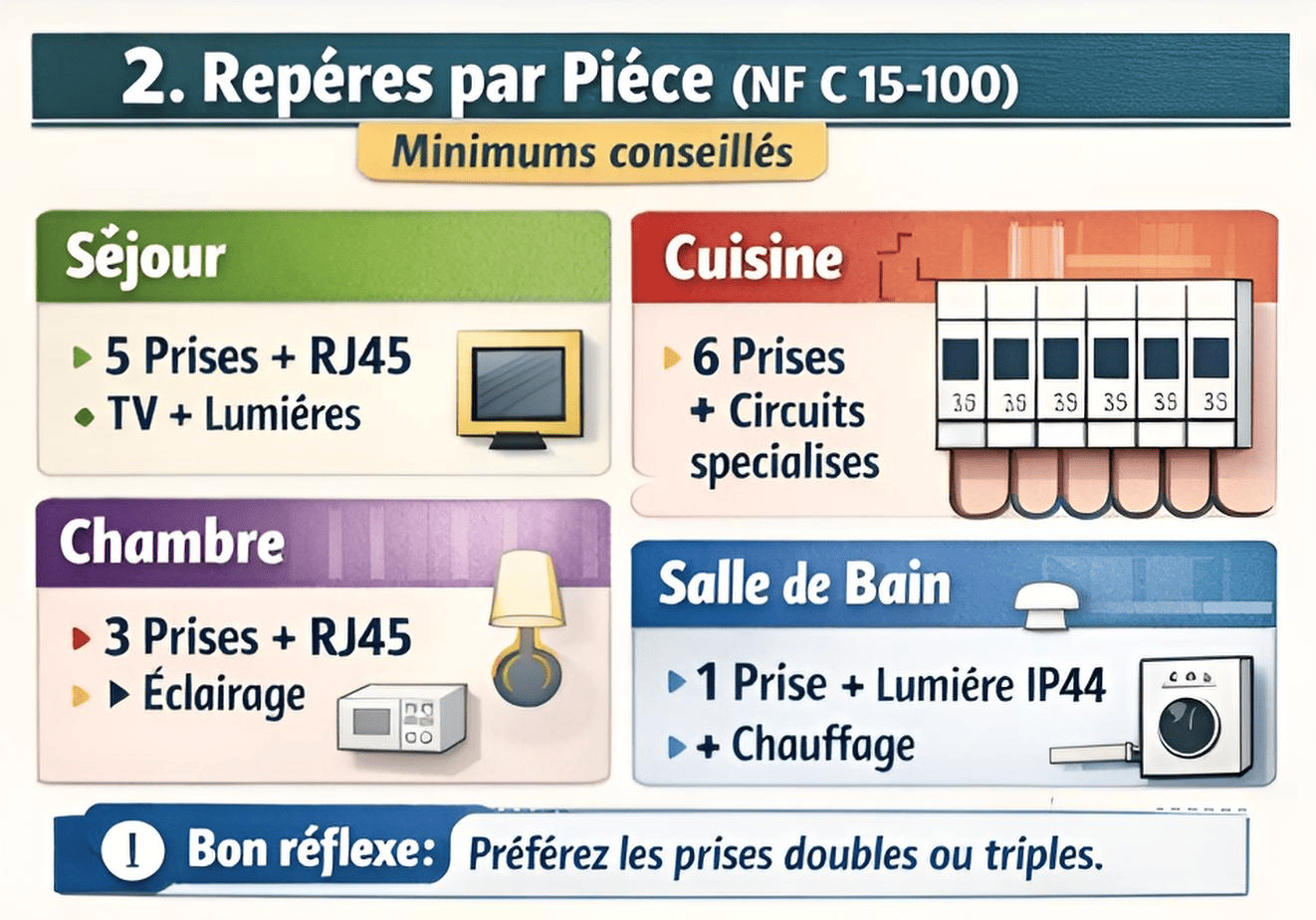

Repères minimums par pièce : séjour, cuisine, chambre, salle de bain (prises + RJ45 + éclairage).

3. Circuits spécialisés obligatoires : appareils à disjoncteur dédié

Certains appareils puissants doivent être sur un circuit dédié : un seul appareil = un seul disjoncteur. Cela sécurise l’installation et évite les déclenchements intempestifs.

Plaque de cuisson : 32A (circuit dédié, souvent prévu même si cuisson gaz).
Four : 20A (circuit dédié).
Lave-linge : 20A (circuit dédié).
Lave-vaisselle : 20A (circuit dédié).
Sèche-linge : 20A (si présent).
Chauffe-eau : 20A (souvent avec contacteur jour/nuit selon abonnement).
VMC : circuit dédié (2A ou 10A selon matériel et pratique).

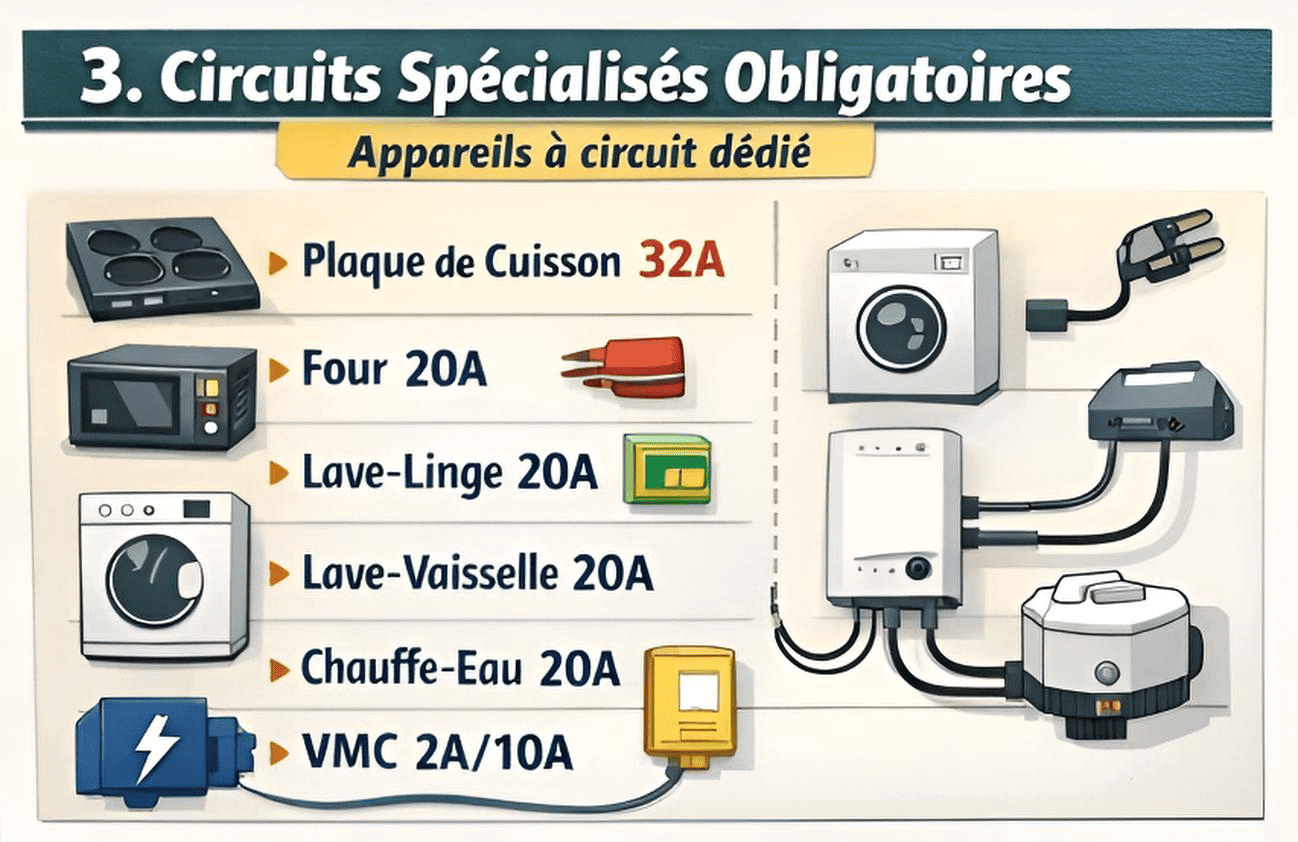

Liste des circuits spécialisés obligatoires (plaque 32A, four 20A, LL 20A, LV 20A, chauffe-eau 20A, VMC…).

4. Sections de câble & protections : associer le bon disjoncteur au bon fil

La section du câble (mm²) doit être cohérente avec le disjoncteur. C’est un point sécurité majeur (surchauffe / risque d’incendie).

Éclairage : 1.5 mm² → disjoncteur 16A max (souvent 10A/16A). Repère pratique : jusqu’à 8 points lumineux par circuit.
Prises : 2.5 mm² → disjoncteur 20A max (souvent 16A/20A). Repère pratique : jusqu’à 12 prises par circuit en 2.5 mm².
Prises en 1.5 mm² (si utilisé) : protection 16A max et nombre de prises plus limité (repère courant : 8).
Spécialisés (four/LL/LV/SL) : 2.5 mm² → disjoncteur 20A.
Plaque : 6 mm² → disjoncteur 32A.
Chauffage : 1.5 mm² (petites puissances) ou 2.5 mm² selon puissance et longueur.

Sécurité

Jamais de disjoncteur trop fort sur un fil trop fin (ex : 20A sur du 1.5 mm²). Risque de surchauffe et d’incendie.

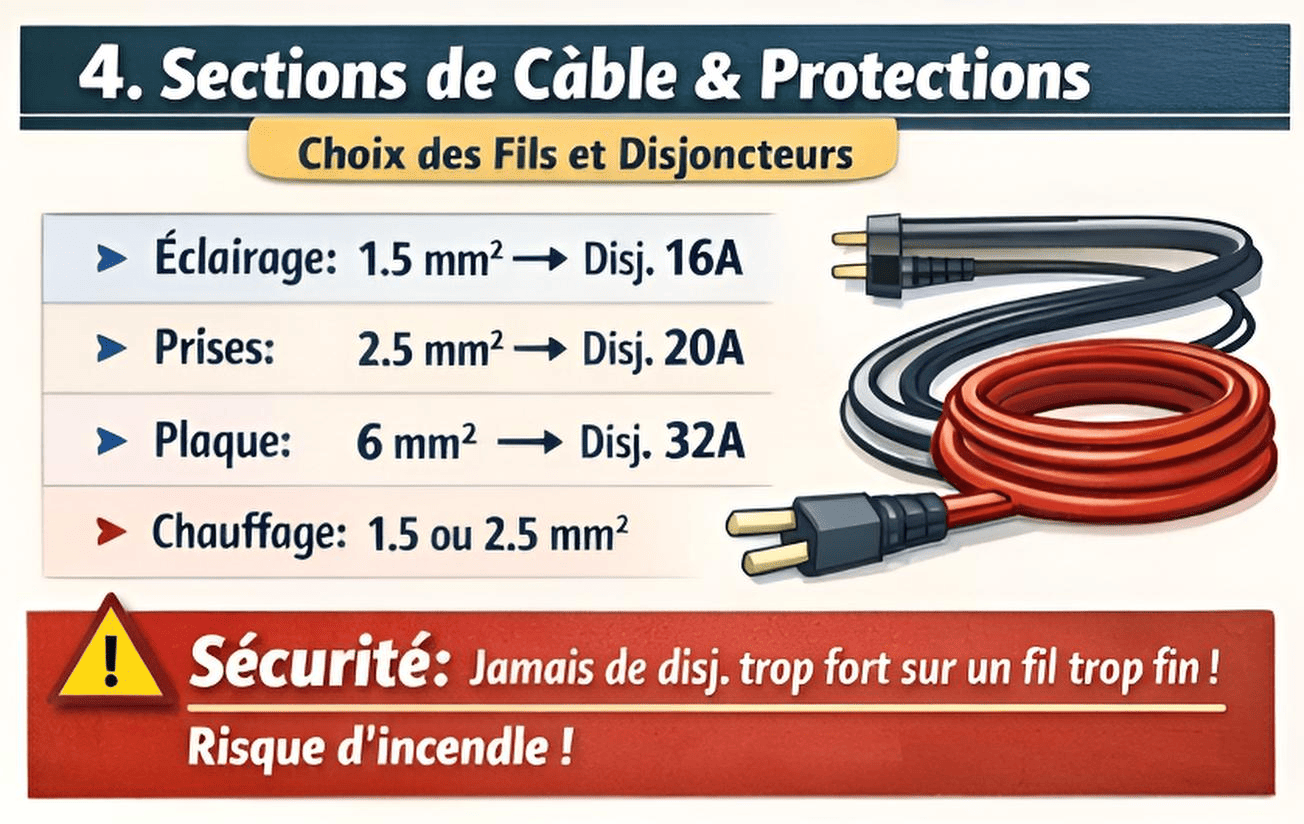

Correspondance sections de câble et disjoncteurs : 1.5mm²/16A, 2.5mm²/20A, 6mm²/32A.

5. Estimer la taille du tableau : circuits, rangées, modules et réserve obligatoire

Un tableau se dimensionne en modules (largeurs) et en rangées. Une rangée standard fait souvent 13 modules.

6. Estimer la longueur de câbles : méthode simple sans sous-estimer

L’erreur classique vient des détours : montées/descentes, plafonds, passages de portes, gaines, retours au tableau.

Le coefficient 1.5 couvre les cheminements réels (vertical + contournements). Ajustez à 1.7 si logement très cloisonné.

7. Exemple complet : Appartement T3 (70 m²) – circuits + tableau + câbles

Configuration : Séjour/Cuisine (30 m²), 2 chambres, SDB, WC, couloir. Chauffage électrique.
