Escalier Béton : Calcul des marches, Loi de Blondel & Volume
Un escalier béton réussi, c’est d’abord un escalier confortable (2h+g), sûr (échappée, giron) et constructible (reculement, trémie). Ce guide vous donne une méthode fiable pour dimensionner un escalier droit, vérifier les contraintes (trémie/échappée), estimer le volume de béton et comprendre les bases du coffrage et du ferraillage.

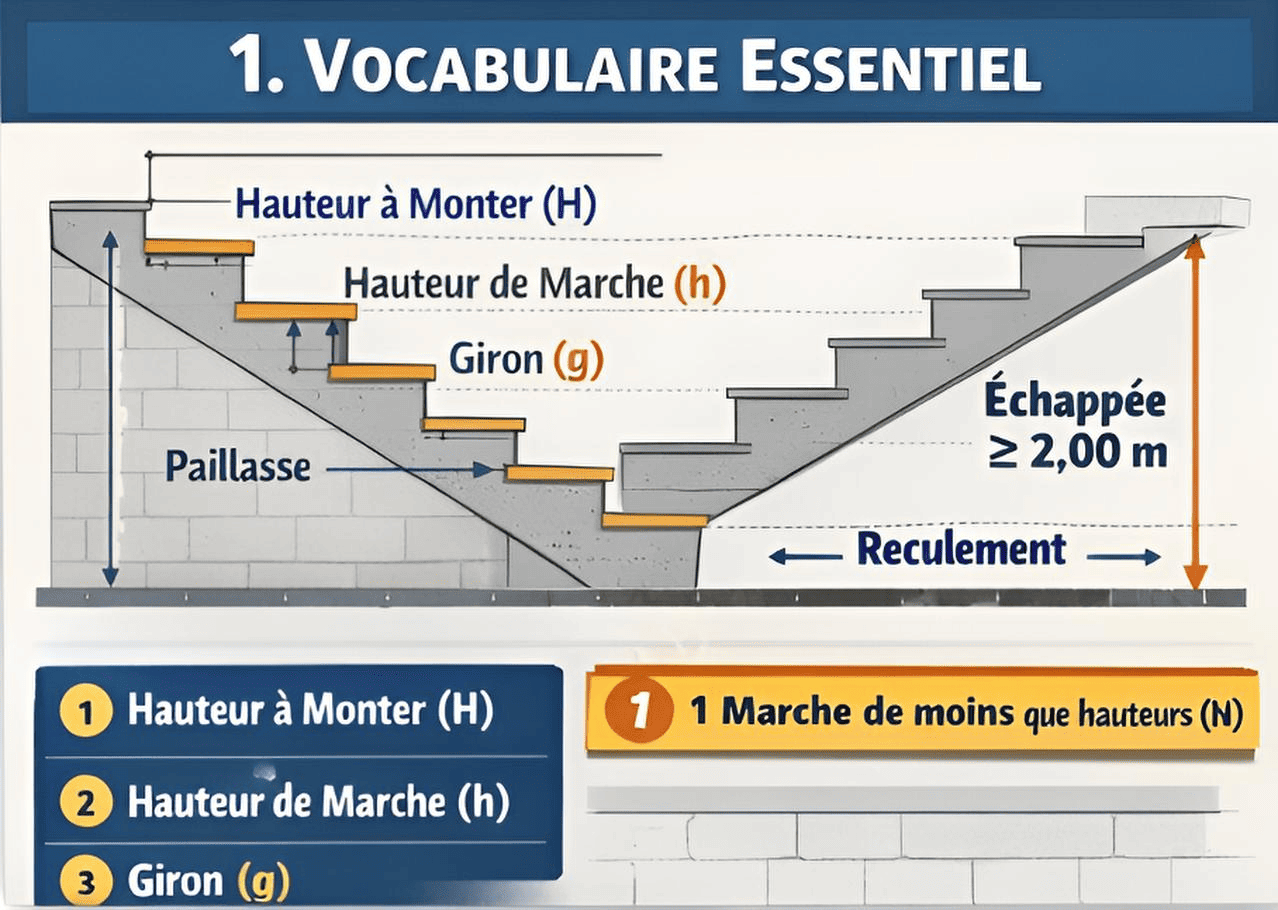

1. Vocabulaire essentiel (pour éviter les erreurs)
.png)
Avant de calculer, verrouillez les définitions : la majorité des erreurs viennent d’un mot mal compris.
- Hauteur à monter (H) : distance verticale totale entre niveaux finis (carrelage/parquet compris).
- Hauteur de marche (h) : hauteur d’une contremarche (vertical).
- Giron (g) : profondeur utile de marche (horizontal, là où le pied se pose).
- Nombre de hauteurs (N) : nombre de contremarches. (Souvent ≈ H / 17,5 cm).
- Nombre de marches : N - 1 (la dernière “hauteur” arrive sur le palier/étage).
- Reculement (L) : longueur totale au sol = (N - 1) × g.
- Paillasse : dalle inclinée porteuse de l’escalier (béton armé).
- Échappée : hauteur libre au-dessus des nez de marche (objectif : ne pas se cogner).
- Trémie : ouverture dans le plancher haut (conditionne l’échappée et le passage).
Ne confondez pas “N hauteurs” et “nombre de marches”. Dans la majorité des cas : marches = N - 1.

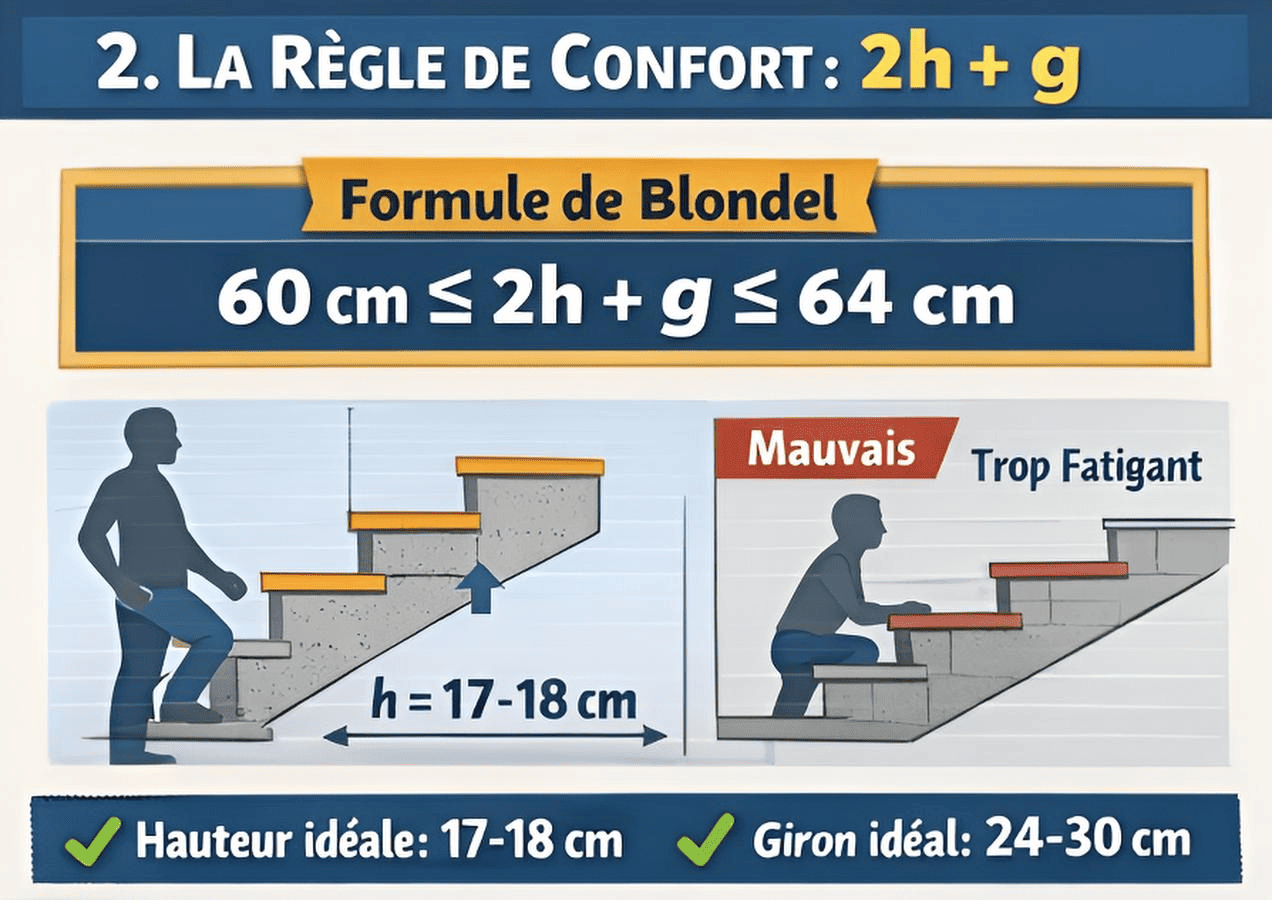

2. La règle de confort : Loi de Blondel (2h + g)
.png)
La loi de Blondel vérifie si l’escalier “tombe juste” au pas. Trop raide = fatigue et danger en descente. Trop plat = reculement énorme et marche irrégulière.
- Hauteur de marche (h) confortable : 16 à 18 cm (au-delà, escalier plus “raide”).
- Giron (g) confortable : 24 à 30 cm (viser 27–29 cm si possible).
- Plus h augmente, plus g doit diminuer pour rester dans la zone 60–64 cm (et inversement).
- En descente, le giron “sauve” la sécurité : évitez les girons trop courts.
Si vous devez choisir : privilégiez un giron suffisant plutôt qu’une marche trop haute (descente plus sûre).

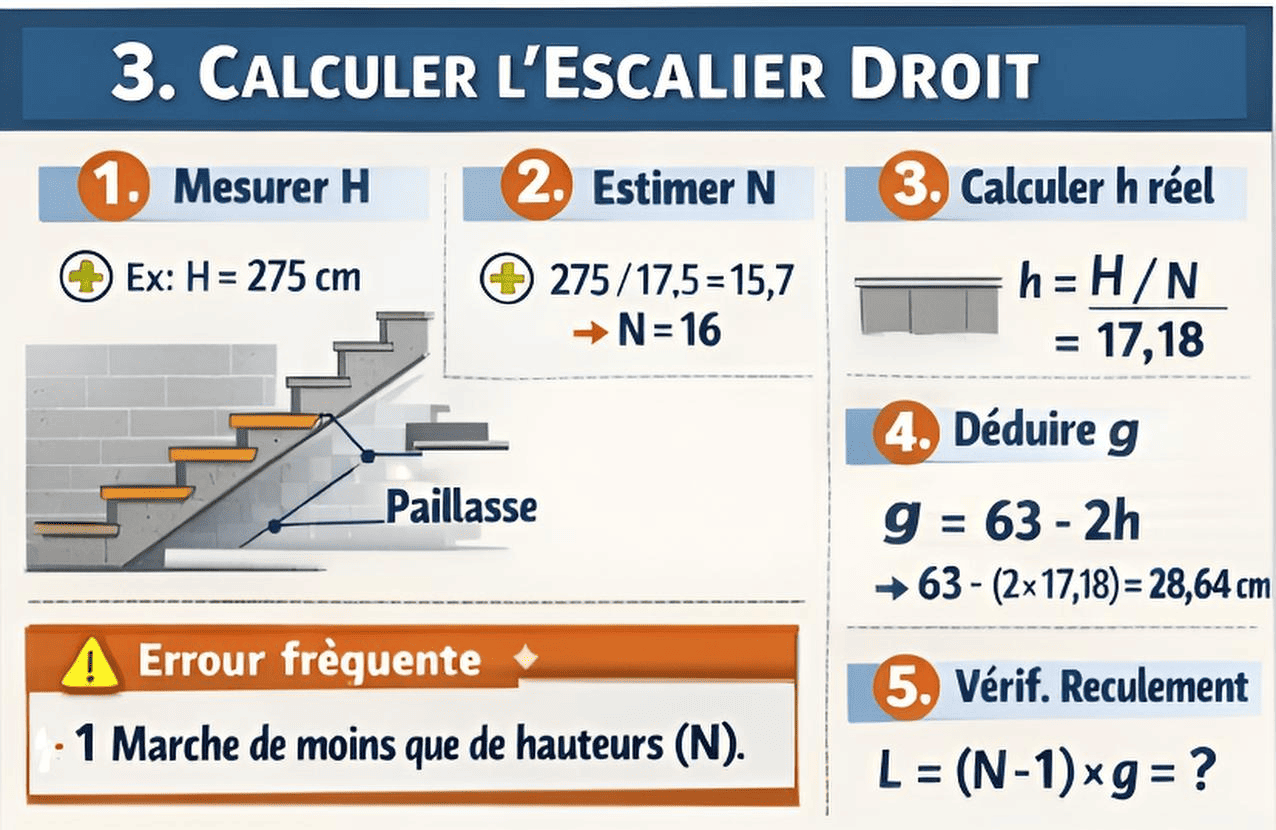

3. Méthode complète de calcul (Escalier droit) + vérifs
.png)
Méthode simple : on part de H, on choisit N pour obtenir un h réaliste, puis on calcule g avec Blondel, et on vérifie que le reculement rentre.
Réduire g (dans la limite du confort), augmenter légèrement h, ou passer à un escalier tournant/2 volées. Gardez 2h + g dans 60–64 cm autant que possible.
Vérification pratique : si l’escalier est “trop long”, vous avez souvent un giron très confortable… mais impossible à caser. L’objectif est de trouver le meilleur compromis espace / confort.

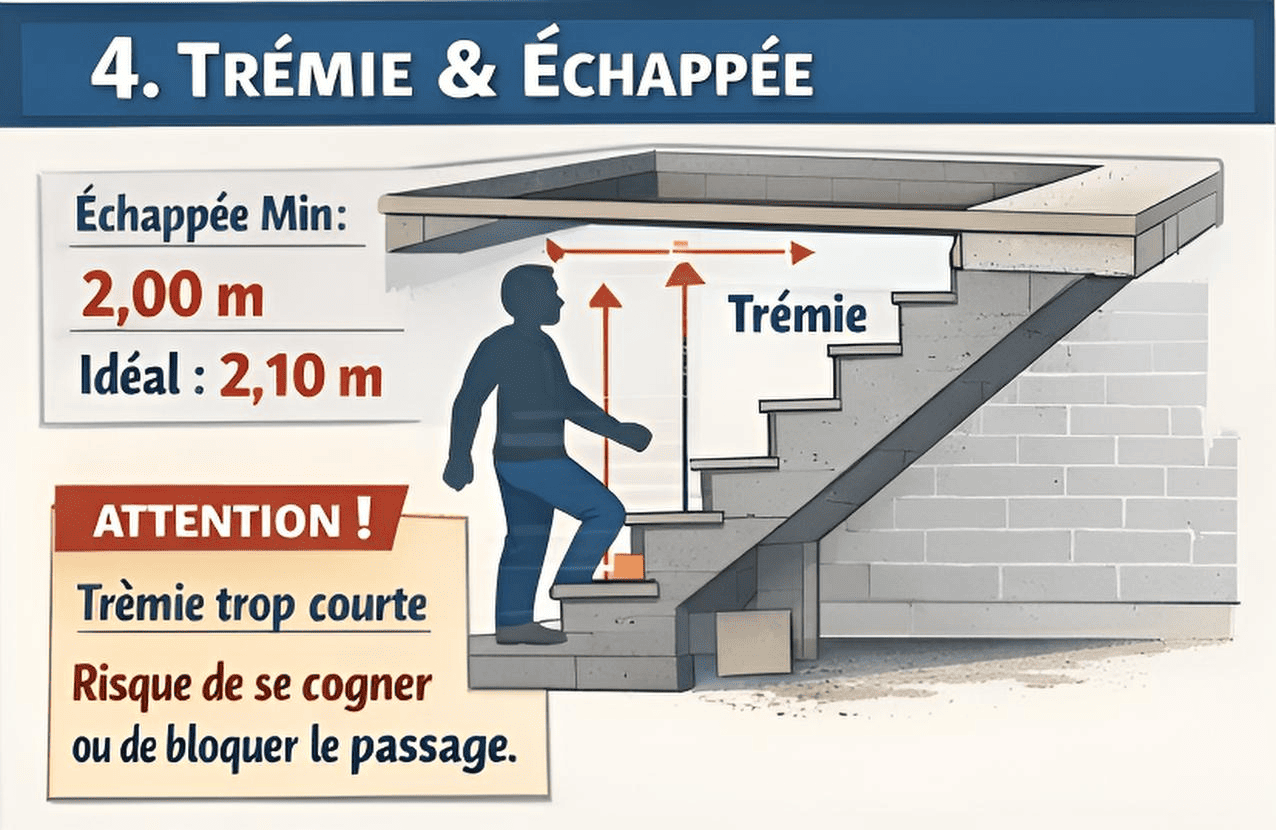

4. Trémie & Échappée : le contrôle qui évite les mauvaises surprises
.png)
L’échappée est la hauteur libre au-dessus des marches. Si elle est insuffisante, l’escalier devient inconfortable, voire dangereux (tête/épaule), et le passage d’objets est pénible.
- Objectif échappée : ≥ 2,00 m (idéal 2,10 m).
- La trémie doit être positionnée et dimensionnée pour préserver cette échappée au droit des nez de marche.
- Attention aux poutres/retombées : elles “mangent” l’échappée.
- Pensez au passage de meubles : une trémie trop petite complique tout.
Trémie trop courte = on se cogne, on hésite à monter/descendre, et l’escalier peut devenir inutilisable au quotidien.
5. Estimer le volume de béton (méthode pratique)
Pour un escalier droit, le volume se décompose en : (1) paillasse inclinée, (2) marches (surépaisseurs). Une estimation propre se fait par une approche “prisme + marges”.
Pour les marches : en pratique, beaucoup de chantiers comptent une majoration (car les marches sont une “denture” sur la paillasse).
- Approche rapide : Volume total ≈ V_paillasse × 1,15 à 1,30 (selon forme des marches).
- Ajoutez une marge chantier : +5% à +10% (pertes, coffrage, vibration).
- Béton conseillé : dosage adapté aux ouvrages structurels (à défaut, viser une qualité “structure”, sans excès d’eau).
Ne “mouillez” pas le béton pour le rendre plus facile : l’excès d’eau augmente fortement le risque de fissuration et baisse les performances.
6. Coffrage : ce qui fait (vraiment) la qualité finale
Le coffrage doit résister au poids du béton frais et aux vibrations : s’il bouge, l’escalier sera gondolé, avec nez irréguliers.
- Fond de paillasse : panneau rigide (contreplaqué adapté), fortement étayé (étais + chevrons).
- Contremarches : planches solides, bien vissées, avec renforts (sinon ça bombe).
- Niveaux/équerrage : tracez toutes les marches au cordeau + équerre, contrôlez à chaque fixation.
- Huile de décoffrage : indispensable pour une face propre et un décoffrage sans arrachement.
Sous-étayer le coffrage : il fléchit au coulage → marches irrégulières + reprises difficiles.
7. Ferraillage : principes simples (sans plan de calcul)
Un escalier béton travaille comme une poutre inclinée : l’acier principal se place là où la traction apparaît (souvent côté sous-face / bas de paillasse).
- Aciers principaux : barres longitudinales dans le sens de la pente (continues et correctement ancrées).
- Répartition : barres transversales / treillis pour maintenir et répartir.
- Enrobage : gardez des cales pour que l’acier soit bien dans le béton (pas collé au coffrage).
- Ancrage aux appuis : liaison sérieuse au départ et à l’arrivée (évite fissures aux zones d’appui).
Grande portée, escalier très large, charges particulières, ou configuration atypique : un avis structure est recommandé (le ferraillage ne se devine pas).
8. Coulage, vibration et cure (anti-fissures)
La cure limite le retrait plastique et les microfissures. C’est souvent la différence entre “propre” et “fissuré”.
9. Exemple complet (cas réaliste + ajustement)
Données : H = 270 cm, largeur = 90 cm, reculement max dispo = 360 cm.
10. Checklist chantier (rapide)
- Mesures prises sol fini à sol fini (H), pas “brut”.
- Choix N → h cohérent (16–18 cm si possible).
- Calcul g via 2h+g et contrôle reculement L.
- Contrôle trémie + échappée (≥ 2,00 m, idéal 2,10 m).
- Coffrage sur-étayé, contremarches renforcées, niveaux vérifiés.
- Ferraillage calé (enrobage) + ancrages cohérents.
- Coulage continu, vibration maîtrisée, cure effectuée.
